Toyota Wish ♛ XS 🔰® › Бортжурнал › Подключение внешнего медиа-плеера, и телефона к штатному ТВ тюнеру.

Итак, начнём с того, что очень хотелось подключить внешний медиа-плеер к штатной автомагнитоле Тойота 16041. Записывать СD диски каждый раз не хотелось, а на голове которая осталась от предыдущего авто нет разъема для мульти-руля, и чтоб подключить переднюю камеру тоже нужно было колдовать. Может быть и можно сделать все это, но как я понял это было бы сложно, по крайней мере для меня! Поэтому решил оставить родную. (НЕКОТОРЫЕ ИЗОБРАЖЕНИЯ ВЗЯТЫ С ДРУГИХ САЙТОВ ДЛЯ ПРИМЕРА, ТАК КАК Я НЕ ФОТОГРАФИРОВАЛ ВО ВРЕМЯ УСТАНОВКИ)

Вычитав из форумов про вариант подключения через RCA кабель, решил попробовать. К родному ТВ тюнеру под водительским сидением было подключено много всего лишнего, конечно в Японии наверное отдали за все не мало денег. Стоял дополнительный тюнер, усилитель антенны, переключатель с кнопки ТВ и NAVI и ооочень много проводов, их я решил оставить до появления свободного времени, может что-то из этого в будущем переделаю… И к счастью для меня среди проводов оказался и кабель который я планировал сделать сам “Toyota RCA new 6-pin”.

Подключение и тестирование.

Подключил кабель к синему разъему на штатном ТВ тюнере который находится под водительским сиденьем, под блоком навигации.

При нажатии кнопки TV, на экране появляется надпись VIDEO (снизу, справа вторая) Это немного обрадовало!

Далее решил проверить, но под рукой не было ничего с выходом видео и
аудио, вынес из дома обычный DVD плеер, вытянул удлинитель, далее
(колокольчики) кабель RCA идущий в тюнер подключил к плееру (желтый-видео, красный и
белый-аудио).
Иии…
Фильмец появился на экране! Все получилось! Хорошее качество видео, и отличный звук!
Дальше я решил еще как-нибудь подключить мобильник, чтоб воспроизводить MPЗ и FM с телефона, разнообразие, хоть все радиостанции слушать можно будет.
Для этого нашёл дома :

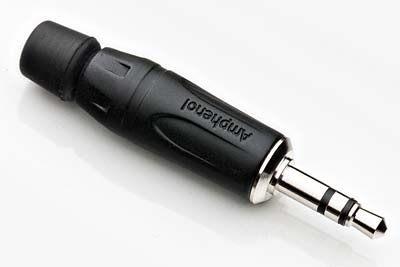

-старый кабель с разъемом TRS 3,5мм (стерео)

— RCA (колокольчики) 2 шт»

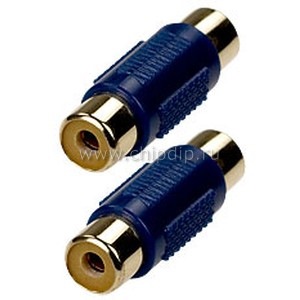

— и переходники RCA-RCA (мама-мама) 2 шт

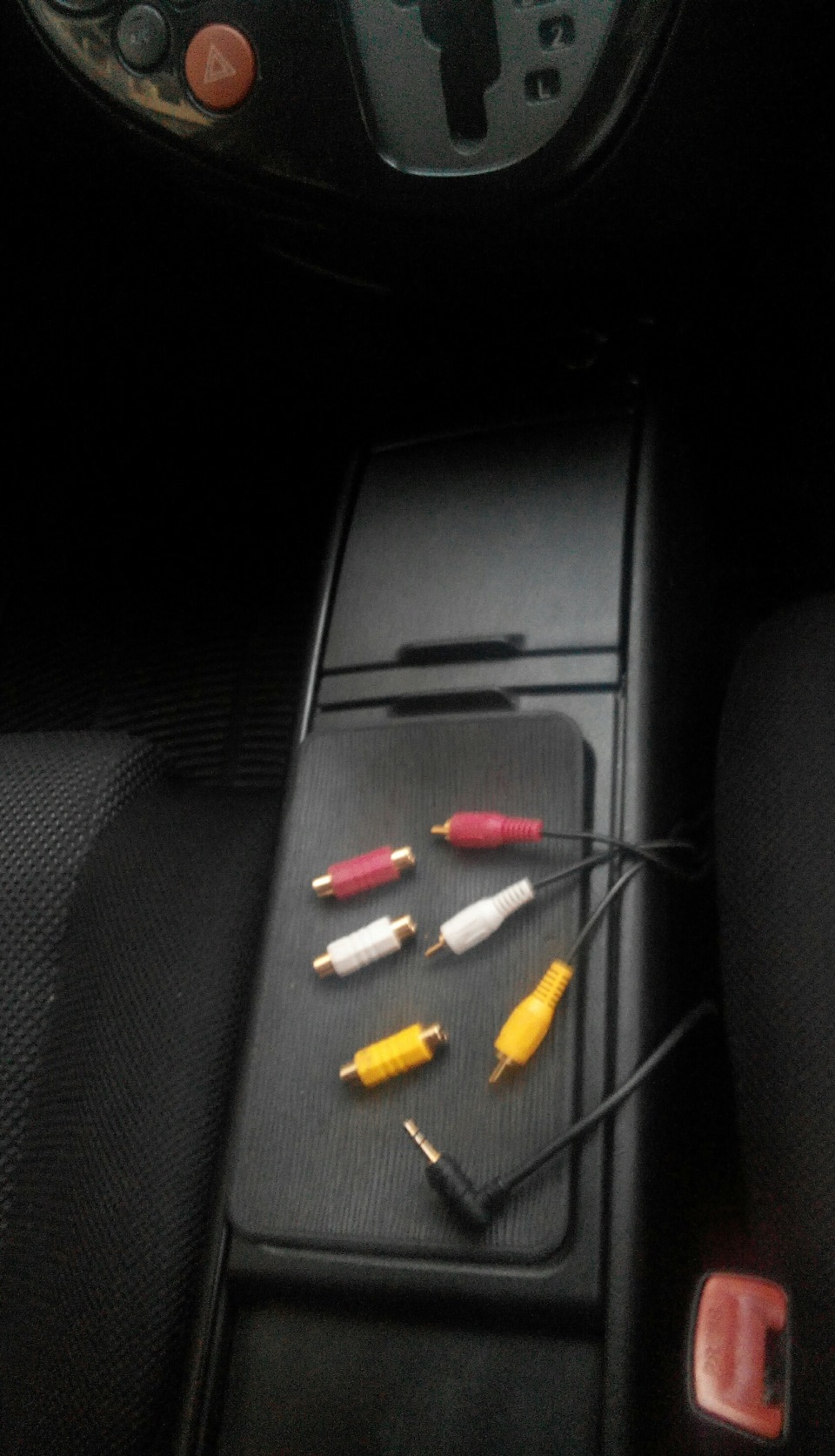

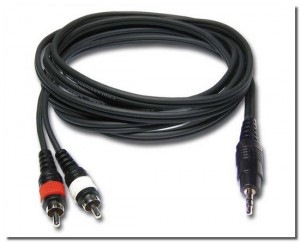

С помощью паяльника соединил провода ( с одной стороны штекер 3,5мм, с
другой колокольчики, правый и левый выход аудио) и изолировал.

Так как концы разъемов RCA и выхода аудио являются «папами», тут и
понадобились переходники RCA-RCA (мама-мама).

Теперь мой штатный монитор Тойота 16041 показывает видео с некоторых
мобильных с выходом AV, играет МРЗ, и ловит все радиостанции с мобильного.

Читайте также:  Как подключить опции в ростелекоме

И самое главное., чуть не пропустил, при подключении этим способом
появился ещё 1 плюс!
При входящем или исходящем звонке звук идёт с динамиков авто, а
микрофон мобильного работает в обычном режиме, таким образом в машине
появилась функция «Hands Free» 🙂 Спасение от гаишников, часто попадаюсь за телефон!
Далее хочу поставить ТВ тюнер или какой-нибудь ДВД плеер под сиденье присобачить! Но об этом позже.
Прошу сильно не критиковать, так как делал это все впервые! И думаю многие уже делали это. А для кого то будет необходимо! Всем спасибо!
Фото выложу позже!

Источник

marazmPRO2 › Блог › Работа USB ТВ тюнера с магнитолой на Android 4.4

Как обещал, выкладываю видео демонстрации работы своего цифрового тюнера с магнитолой в машине.
Обзор и как работает тюнер с Windows и смартфонами на Android я уже показывал в предыдущем посте, а сегодня я расскажу как можно подключить данный девайс к любой магнитоле на Android, покажу какую программу лучше использовать для просмотра и продемонстрирую несколько её функций.

Итак, подключить тюнер можно к любому свободному USB порту, в моей магнитоле их всего два и я решил использовать обычный USB хаб, в который помимо тюнера я подключаю флешки и иногда жёсткий диск.

Т.к. живу я в Ленинградской области в 70км от передающей вышки, то я особо не питал надежды что смогу поймать цифровые каналы на обычную антенну или кусок провода (как в городе), поэтому вместе с тюнером была заказана автомобильная активная антенна с усилителем которая клеится на лобовое стекло.

Антенна эта оказалась с хорошим усилением и ловит в моей местности 10 телеканалов и 3 радио, и это очень хорошо потому как не всегда получается поймать на большую коллективную антенну хотя бы столько. Подъезжая к Питеру (к передающей вышке) примерно на расстоянии 30-35 км «подхватывается» ещё один транспондер и появляются ещё 10 каналов. Получается что без заиканий и перерывов сигнала можно смотреть (на такой антенне) 20 каналов в радиусе 30 км от вышки.

Карту покрытия и место расположения вышек я нашёл на этом сайте: wiki.elservis.ru/dvb-t2.html

Что касается вопроса: Можно ли смотреть ТВ на скорости и не сыпеться ли картинка?
Отвечу: Смотреть можно, но я Вам настойчиво не рекомендую это делать. Картинка начинает сыпаться на скорости от 90км/ч, ну и конечно не ждите хорошего приёма в тоннелях и используйте в авто только активные антенны.

Читайте также:  Как подключить принтер canon ip7200 по wifi

Ну и по старой доброй традиции, снял коротенькое видео

Источник

Обзор: магнитолы с телевизором для автомобиля

Технический прогресс не стоит на месте. И еще не так давно (10 лет назад) казавшийся чудом проигрыватель CD дисков, установленный в личной автомашине, уже безнадежно устарел. На смену автомагнитолам, позволяющим только прослушивать музыкальные композиции и радиопередачи, пришли устройства со значительно расширенным диапазоном функций и опций. Вот об одном из таких приборов, а именно – магнитоле с телевизором и навигатором, обзорными камерами и прочими, как сегодня принято говорить, наворотами, – расскажем в этой статье. В качестве образца для данного обзора была выбрана автомобильная магнитола Пионер (Пролоджи) с телевизором и навигационной системой.

Магнитола с ТВ

Виды проигрывателей с телевизором

На сегодняшний день ведущие компании по производству радиоэлектроники для автотранспорта предлагают потребителям своей продукции, устройства двух видов:

Обе модели автоприемников (теперь уже и телевизионного сигнала) предназначены прежде всего для создания максимально комфортных условий при поездках для владельца авто и его пассажиров.

Комплектация автопроигрывателя Пионер с телевизором и строение панели управления

В комплектацию магнитолы от компании Пионер входят:

То есть данный автомобильный проигрыватель с телевизором (широкоформатным экраном) является полноценной мультимедийной системой, позволяющей прослушивать и просматривать музыкальную и другую информацию, пользоваться услугами мобильной телефонной связи и интернета, не покидая салона автомобиля.

Панель управления устройства состоит из следующих элементов:

Установка ММС Пионер (Пролоджи) с возможностью просмотра цифрового ТВ

Монтажные работы по установке автомобильной магнитолы с интегрированным (встроенным) в нее телевизором (ЖК-экраном) ничем не отличаются от установочных работ по замене головного устройства на другую аудиотехнику. Процесс установки подробным образом описан в прилагаемой к оборудованию технической инструкции устройства. Самым простым способом подключения автоаппаратуры было и остается обращение в сервисный центр, специализирующийся на такого рода работах.

Автовладельцам следует знать, что в современных ММС, предназначенных для приема телевизионных сигналов, все необходимые дополнительные устройства уже входят в ее комплектацию:

После установки ММС получение цифрового телесигнала стандарта DVB-T2, сжатие MPEG4 происходит в автоматическом режиме. Качественный прием аналогового телевидения практически невозможен по техническим причинам.

Читайте также:  Splitter adsl как правильно подключить

В том случае, если в вашем легковом автомобиле присутствует только телевизор, то названное оборудование следует приобрести, подключить и настроить отдельно.

Установка и подключение автомобильной антенны

Приемные антенны радио- и телесигналов различаются по двум установочным видам:

И если внутренние антенны имеют собственный усилитель, то у приборов внешней установки он может и отсутствовать. Во избежание лишних хлопот по поиску и установке усилителя сигнала эту деталь необходимо учитывать на момент покупки антенны.

С установкой (креплением) антенны проблем, как правило, не возникает. Она закрепляется на крыше авто при помощи магнитного держателя или стационарным образом. Внутренняя – клеится на лобовое стекло машины. После этого проводится работа по подключению устройства к автомагнитоле.

Три имеющихся у антенны провода в соответствии с их назначением и цветом крепятся:

Установка телевизионного тюнера (цифрового)

Определяем наиболее удобное место в салоне автомобиля или в его багажном отсеке для постоянной установки прибора. Подключение приставки производится через прилагаемый к ней комплект проводов, согласно их распиновке, в последовательности, описанной в инструкции. Данные операции не вызывают никаких трудностей у человека, имеющего минимальный багаж знаний по обращению с радиотехническими приборами. В противном случае советуем обратиться за помощью в сервисную мастерскую.


В том случае, если после окончания монтажных работ по подключению автоантенны и цифрового тюнера телевизор в магнитоле не работает или функционирует плохо, еще раз проверьте правильность подключения всего оборудования. При необходимости откорректируйте положение антенны и настройте автомобильный телевизор по принципам обычного приемника.

У меня в машине тоже магнитола с телевизором. Она там уже была установлена, когда покупал авто. Раньше говорили, что у них выдвижной экран не надежный, ломается быстро. Вот уже 2 года езжу, смотрю часто, ничего не сломалось.

Если большую часть времени приходится проводить в поездках, то магнитола с телевизором лучшее решение развеять скуку в дороге, особенно пассажирам. Но, чтобы правильно все установить, и чтобы система работала безотказно лучше обратиться а автосервис.

Я тоже хочу себе в машину магнитолу с телевизором, чтобы было не скучно в пробках стоять. Но не разбираюсь в них. Может какую-нибудь модель посоветуете, кто точно знает. А то в магазине у консультанта спросила, так у него все хорошие, лишь бы продать.
