Лада 4×4 3D Снежок › Бортжурнал › Установка ПТФ на ниву
Всем привет! Пришли туманки, настало время установки.
Купил установочный комплект ПТФ для ВАЗ 2106.
Начинаем сверлить отверстия в бампере для крепления туманок, и устанавливаем сами туманки.

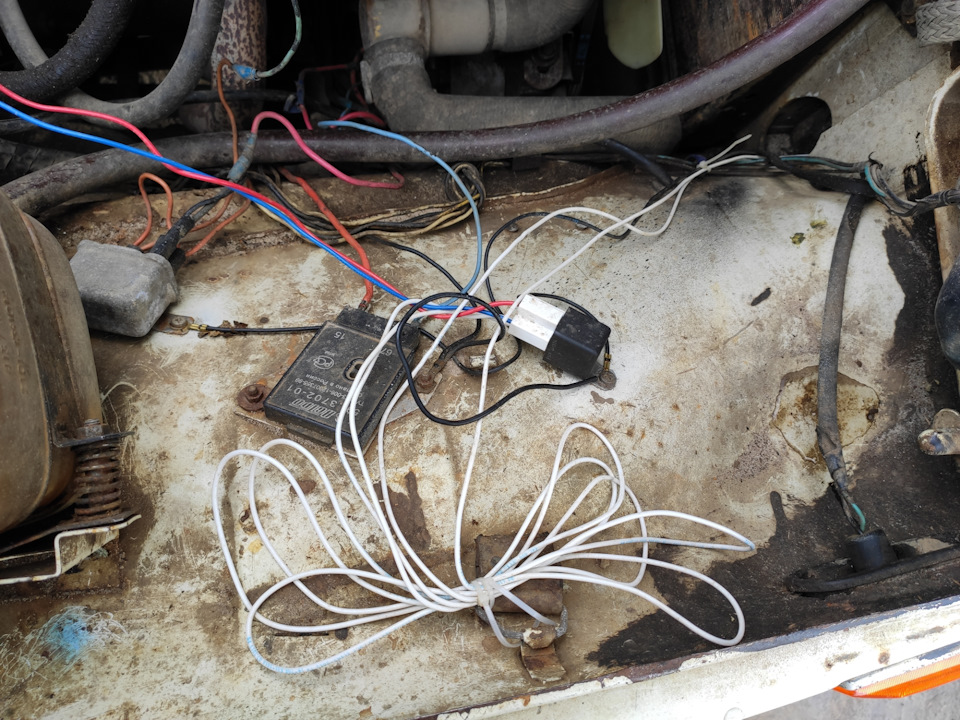

Крепим реле под капотом.
Теперь начинаем все подсоединять.

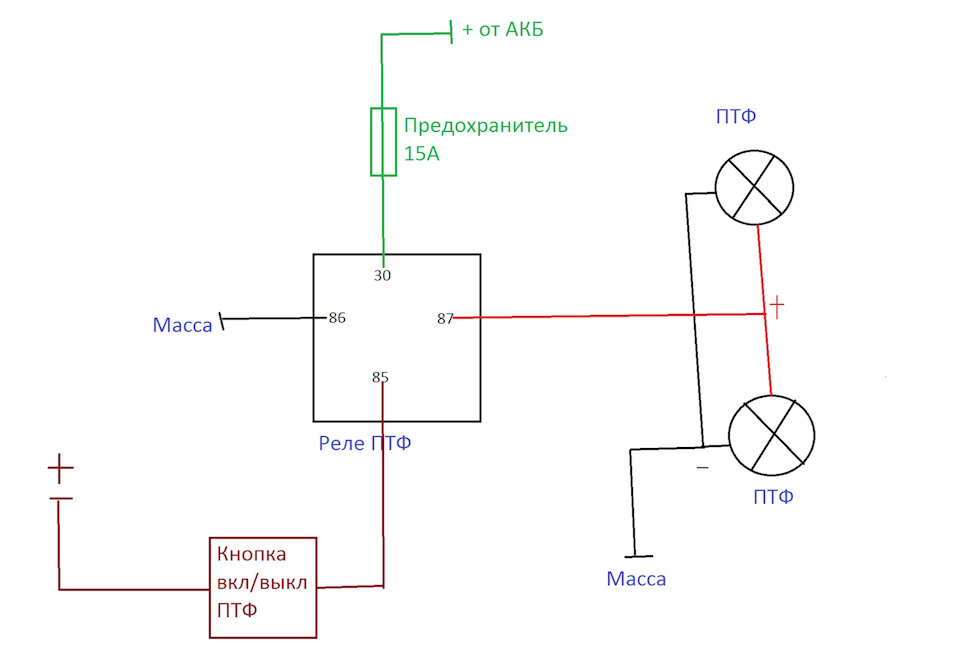

Схема:

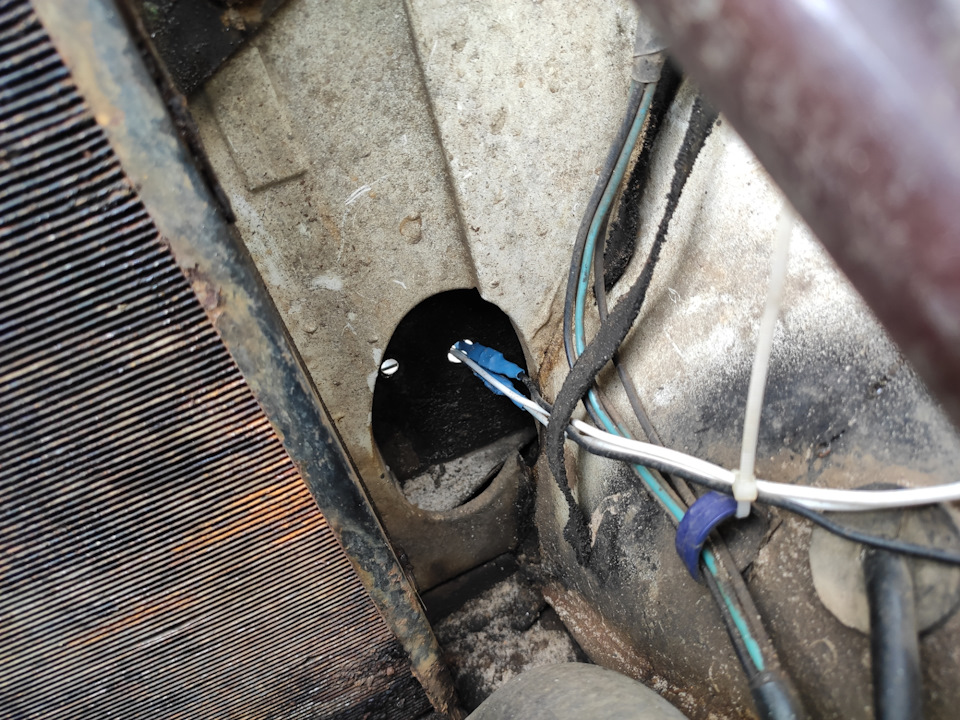

Провода к ПТФ провел через заводское отверстие

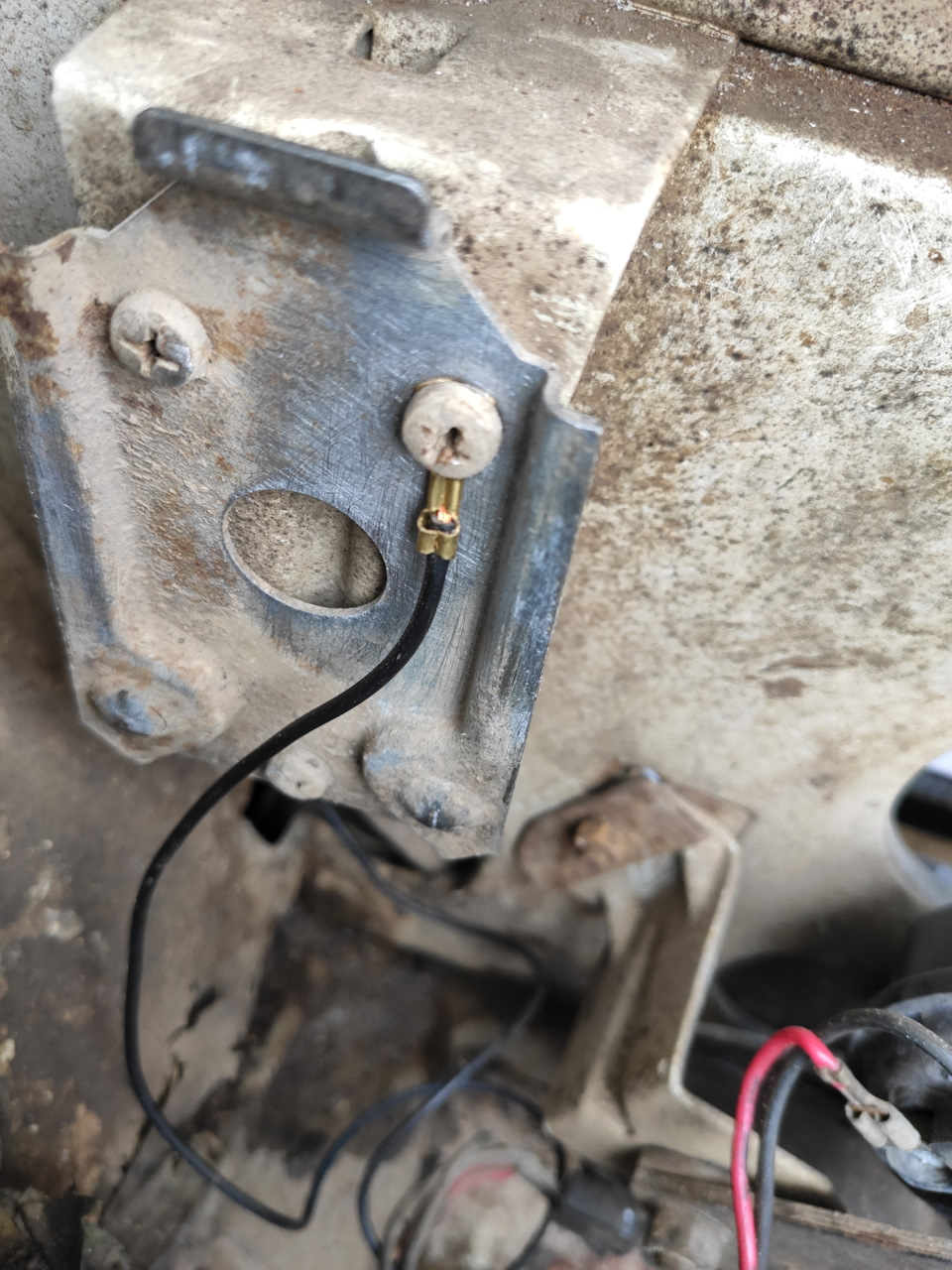

Минус от правой туманки поставил на болт крепления реле.
Минус от левой туманки поставил на крепление бачка омывателя

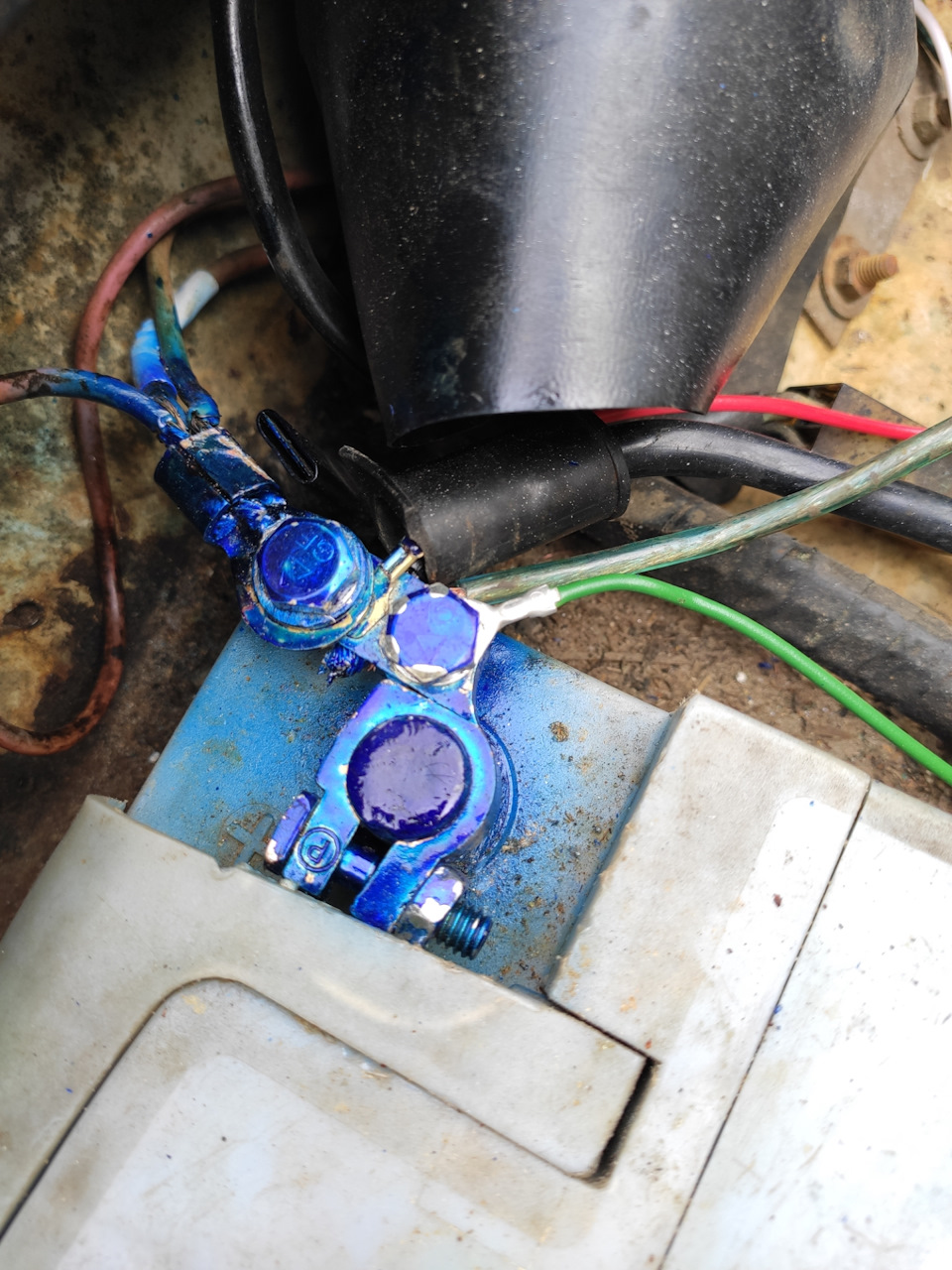

Плюсовой провод через предохранитель на 15А к плюсовой клеме
Минусовой провод на болт крепления реле

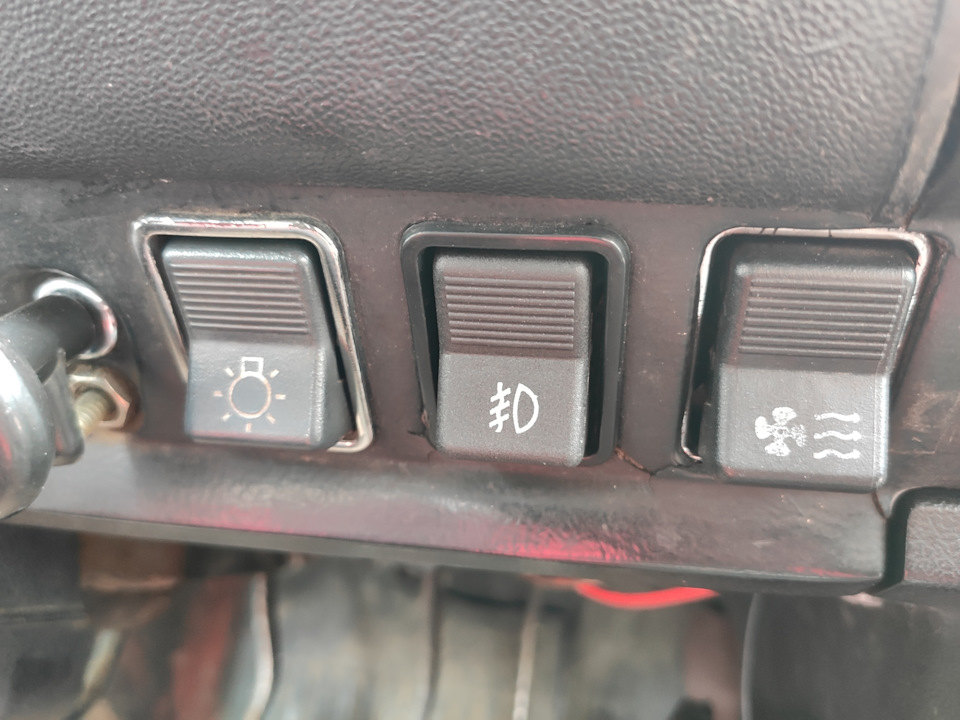

Теперь выводим провод в салон на кнопку, кнопку запитал от габаритов.

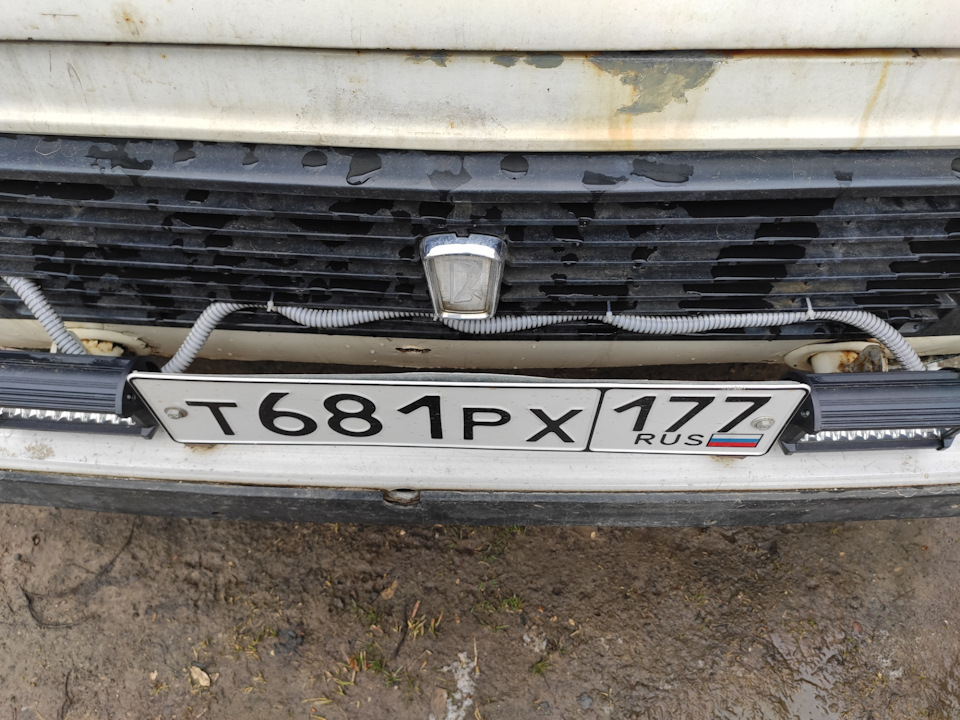

Провод от ПТФ засунул в гофру и закрепил стяжками об решетку во избежании влаги и повреждений.
Готово 😊
Светят очень ярко, намного ярче дальнего света😊
Лада 4×4 3D 1983, двигатель бензиновый 1.6 л., 75 л. с., полный привод, механическая коробка передач — аксессуары
Машины в продаже
Лада 4×4 2121 Нива, 2010
Лада 4×4 2121 Нива, 2012
Лада 4×4 2121 Нива, 2017
Лада 4×4 2121 Нива, 2015
Комментарии 12
реле лучше было использовать штатное для птф (задних)
23.3777
www.drive2.ru/l/557686042577076947/
там в алгоритме работы этого реле прописано, прочитай
Так здесь не о подключении нагревательного элемента идет речь или задних ПТФ. Зачем дополнительные сложности?
К тому же если стоит обычный выключатель и запитать его от плюса, который появляется при включении зажигания, то можно использовать данные фары как ДХО. Включил зажигание — фары загорелись, выключил — выключились. Повторно завел авто и не забудешь включить свет. =)
А вообще в данном случае эти светодиодные ПТФ потребляют малый ток и в реле не нуждаются. Предохранитель маломощный и больше ничего не надо.
я исхожу из названия записи — «установка ПТФ на ниву»
ПТФ (согласно штатной схемы) должны включаться при включенном ближнем свете и включенном зажигании.
в штатном исполнении —
ближний свет — работает и при выключенном зажигании (соответственно, и птф подключенные через ближний свет)
поэтому, когда зажигание выключаешь — то ближний (и птф) остаются включенными, что приводит к разрядке аккумулятора.
поэтому, многие нивоводы, переделывают включение ближнего света (при выключенном зажигании остаются только габариты).
но это уже не совсем штатная схема.
из названия (да и описания) этой записи — вообще не следует, что птф планируется использовать как ДХО.
Ну так это и не ПТФ. )))
В штатной схеме присутствуют только задние ПТФ. Их алгоритм работы оправдан и не обходим. Чтобы забывчивый водители не слепили задними ПТФ. Ещё и индикация в клавише для этого присутствует.
Я, кстати, ПТФ подключил как описывал выше. И использую их днём вместо включения ближнего света фар. В темное время суток как ПТФ. И штатный ближний не надо на другой предохранитель переключать.
Вариантов много. Каждый выбирает для себя. Но чем проще конструкция, тем надёжнее.
Как доп освещение где необходимо!
Гофру напялил серьёзную!) на дороге очень слепят такие «туманки»!
С работы дагестанцы пацаны нацепляли себе на камазы, теперь ездят как сварщики! такие фары в полях да в лесу включать!
Машина используется исключительно только в лесу, 16 лет — прав нету, желание и интерес есть этим заниматься, учусь так сказать)
Молодец тогда, чё!) юный нивавод это очень хорошо!
Вот только это не ПТФ и ездить в темное время суток по дорогам общего пользования с ними нельзя — слепят.
Подключение одинаковое вот и назвал так. Машина не используется на дорогах общего пользования
Источник
Установка и подключение противотуманных фар на Lada 4×4 (ВАЗ 2121, 2131)
Ни одна из комплектаций внедорожника Lada 4×4 не имеет в списке своих опций передние противотуманные фары (ПТФ). АвтоВАЗ не наделил ими и новую модель с приставкой «Урбан». Рассмотрим особенности самостоятельной установки ПТФ, а также способы их подключения.
Потребуется: комплект ПТФ
Правила монтажа
Требования к ПТФ в ГОСТ 8769-75:
Правила №48 ЕЭК ООН:
На Lada 4×4 самым популярным местом расположения противотуманок является место на бампере. На нем удобно разместятся, как универсальные, круглые противотуманные фары, так и оптика прямоугольной формы. Если разместить аксессуары под бампером, то они снизят угол свеса, который влияет на проходимость, а также могут получить повреждения на внедорожье.
Схема подключения
Потребуется: 4-х контактное реле (типа РС527 или 90.3747), колодка с предохранителем 16А, трехпозиционный выключатель (например, от вентилятора печки, 21070-3709608-01), проводка для силовых цепей (сечением не менее 2,5 мм 2 ) и для цепей управления (не менее 0,75 мм 2 ).
Не рекомендуется подключать «массу» ПТФ через крепеж фары, т.к. в ходе эксплуатации может появится коррозия и контакт может теряться. Реле удобней разместить в моторном отсеке. Всю проводку прячем в гофры.
Подсветку кнопки подключаем к контактам 1 и 2 (взять белый и черный провод с любой кнопки с подсветкой в центральной консоли).
В результате такое подключение позволяет использовать три режима работы противотуманных фар:
По аналогичной схеме можно установить и подключить фары на крышу Lada 4×4 (люстра).
Напомним, другие доработки российского внедорожника можно найти в этой категории.
Источник
Установка противотуманных фар на Ниву
Основные характеристики
Установка противотуманок на ниву занимает не так много времени, около одного часа. Для начала необходимо приобрести необходимые комплектующие, помимо противотуманок, необходимо взять 6 клемм типа мама, одну петлю на 6 мм, реле на 4 контакта, кнопку на ваз и 6 метров автомобильного провода.
Для начала установки необходимо закрепить противотуманные фары на бампере, как показано на рис.1.
Затем нужно ввести кабель на кнопку в салон. Под запасным колесом, ближе к двигателю есть конструктивная резиновая заглушка на рис. 4.
Ее нужно проткнуть шилом и протолкнуть провод во внутрь салона рис. 5.
В результате после разведения проводки, как показано на рисунках, провода должны сойтись в районе аккумулятора рис.7.
После подключения проводов к реле, крепим его на штатный болт возле аккумулятора рис. 10.
Далее переходим в салон, для подключения кнопки. Кнопку на противотуманные фары можно установить в любое свободное гнездо, как например, на рис. 11.
Для установки кнопки, необходимо открутить два самореза, крепящие лицевую панель рис.12.
После того как сняли панель, рис 13, нужно найти постоянный минус. Найдя минус, коротким проводом подключить его к кнопке вместе со вторым проводом, идущим от реле.
Затем собираем лицевую панель, но не устанавливаем кнопку в штатное место, должно получиться, так как на рис. 14.
Далее начинаем проверку. Включаем кнопку без габаритов и убеждаемся что противотуманные фары не светятся, затем включаем противотуманки с работающими габаритными огнями и если все подключено как в описании, то все должно заработать как на первом рисунке.
Потом устанавливаем кнопку в штатное место.
В подключении нет никаких проблем, следуйте инструкции и все обязательно получится!
Установленные противотуманки на ниву придают ей законченный вид настоящего русского внедорожника.
