Для чего нужно гидрокомпенсаторы и как их установить на ВАЗ 2107
Одним из вариантов усовершенствования двигателя ВАЗ 2107 является установка гидрокомпенсаторов. Эта деталь не только снижает шумы от работы силового агрегата, но и полностью избавляет от необходимости периодической регулировки зазоров клапанов. Монтаж гидрокомпенсаторов возможен в гаражных условиях, для чего понадобится подготовить элементы системы и необходимый инструмент.
Гидрокомпенсаторы ВАЗ 2107
Гидрокомпенсаторы — это устройства, которые самостоятельно выполняют регулировку зазора клапанов. Деталь является более совершенным изделием, по сравнению с регулятором механического типа, который применялся на старых автомобилях. На ВАЗ 2107 и другой «классике» гидрокомпенсаторы (ГКК) не устанавливались. В результате чего через каждые 10 тыс. км. пробега приходилось регулировать тепловой зазор клапанов. Процедура регулировки осуществлялась вручную, т. е. нужно было демонтировать клапанную крышку и выставлять зазоры при помощи специального щупа.
Описание: для чего нужны и принцип действия гидрокомпенсаторов
Механические элементы, которые отвечают за регулировку зазора, со временем изнашиваются. Если зазор будет отрегулирован несвоевременно, появятся шумы двигателя, динамика снизится, а расход бензина возрастёт. В результате при пробеге 40–50 тыс. км. нужно менять сами клапаны. Если сказать кратко по механической регулировке, то эта конструкция далека от совершенства.
При оснащении двигателя гидрокомпенсаторами не нужно задумываться о необходимости регулировки клапанов. Гидроопора сама выставит необходимый зазор, что положительно сказывается на ресурсе силового агрегата, увеличении мощности, снижении расхода топлива. К тому же деталь характеризуется довольно длительным сроком службы — порядка 120–150 тыс. км. пробега. Для полного понимания, как работают гидрокомпенсаторы на ВАЗ 2107 и любом другом автомобиле, стоит рассмотреть их принцип действия.
В гидроэлемент поступает моторное масло через специальный клапан в виде шарика. Смазка выдвигает поршень ГКК, изменяя его высоту. В результате достигается такое положение, при котором гидродеталь максимально уменьшает зазор клапана в механизме газораспределения. После этого масло в гидрокомпенсатор не поступает, поскольку есть определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом образуется выработка, клапанный механизм снова открывается и накачивает масло. Как результат в ГКК всегда создаётся высокое давление, обеспечивающее максимальное прижатие.
Помимо перечисленных преимуществ, у гидроопоры есть также отрицательные стороны:
Признаки неисправности гидрокомпенсаторов и их причины
Как и любая другая деталь автомобиля, гидрокомпенсаторы со временем выходят из строя и этому есть характерные признаки:
Цокот под клапанной крышкой
Основной признак, свидетельствующий о неполадках гидроопоры — посторонний стук (цокот) после запуска мотора, доносящийся из-под клапанной крышки. Поскольку шум и причины его появления могут отличаться, нужно научиться различать характер стуков и уже после этого делать соответствующие выводы.
Видео:пример стука гидрокомпенсаторов на ВАЗ 2112
Потеря мощности двигателя
При возникновении неполадок с гидрокомпенсаторами мощность двигателя снижается, что, естественно, отражается на динамических характеристиках автомобиля. Обусловлено такое явление нарушением работы механизма газораспределения: клапан открывается и закрывается раньше или позже, чем это необходимо. В результате двигатель не способен развивать свои мощностные показатели.
Как определить неисправный гидрокомпенсатор
Определившись, что возникновение стука в моторе связано с неисправностями гидрокомпенсаторов, остаётся проверить, какая именно деталь пришла в негодность. Диагностика производится в следующей последовательности:
Если при нажатии коромысло легко подалось, то это говорит о неисправности гидрокомпенсатора. Аналогичным образом выполняют проверку остальных гидроэлементов, проворачивая коленвал в соответствующее положение (аналогично регулировке клапанов). Автовладельцы ВАЗ 2107, установившие гидрокомпенсаторы, рекомендуют проверять исправность гидроопор путём нажатия отвёрткой на деталь. Если элемент вышел из строя, будет наблюдаться существенный ход (более 0,2 мм).
Видео: как выявить нерабочие гидрокомпенсаторы на примере «Нива Шевроле»
Установка гидрокомпенсаторов на ВАЗ 2107
Прежде чем приступить к установке гидрокомпенсаторов на ВАЗ 2107 потребуется подготовить необходимые детали, материалы и инструменты. Перечень элементов, которые понадобятся для работы:
Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:
Процесс монтажа гидрокомпенсаторов на «Жигулях» седьмой модели сводится к следующим пошаговым действиям:
Замена коромысел на ВАЗ 2107
Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.
Определение пригодности коромысел
Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений. При обнаружении каких-либо дефектов деталей, их заменяют новыми. Если коромысла находятся в нормальном состоянии, производят установку изделий на ГБЦ.
Можно ли выровнять коромысло
При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться. На самом деле на всех классических моделях «Жигулей», в том числе и на ВАЗ 2107, перекос не так страшен, как неправильный тепловой зазор клапанов. Поэтому именно зазору стоит уделить внимание. Главное, чтобы параметр был отрегулирован должным образом и составлял 0,15 мм на холодную.
Как заменить коромысло
Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.
Видео: замена рокера на «классике» без демонтажа распредвала
Оснащение двигателя ВАЗ 2107 гидрокомпенсаторами улучшает его работу и характеристики. Установка механизма не отнимет много времени и сил, но потребует материальных затрат. Поэтому есть ли необходимость в такой модернизации мотора или нет, каждый автомобилист решает сам.
Источник
Лада 2107 no name › Бортжурнал › Гидрокомпенсаторы на классику!
Доброго всем времени суток!
Перечитав много форумов, выслушав все за и против, решил всетаки поставить на свой автомобиль гидрокомпенсаторы.
Гидрокомпенсаторы предназначены для автоматического поддержания беззазорного состояния между рычагом привода клапана и кулачком распределительного вала.
Из этого следует, что Из общего спектра пропадают высокочастотные составляющие, вызываемые работой штатного газораспределительного механизма. На холостом ходу прослушивается только характерный шум цепи в приводе распределительного вала. Это тоже лечится установкой однорядной цепи от той же нивы 21214.
Установка гидрокомпенсаторов позволяет:
— исключить операции регулировки зазоров ГРМ в процессе эксплуатации;
— двигатель работает намного тише, что не может не радовать)
— вибраций стало немного меньше
— разгон стал без провалов в самом начале.
Короче расскажу о процедуре установки у себя в гараже, не прибегая к помощи СТО.
Для этого нам понадобятся:
1. Гидрокомпенсаторы ВАЗ-21214, 8шт (комплект)
2. Рампа масляная 21214
3. распредвал и пастель в сборе т.е. подобранные без люфта 21214 (если оставлять старую постель, то надо будет спиливать прилив под центральную шпильку)
4. Набор головок и инструмента
5. Немного времени и терпения)
Вот собственно всё что нам понадобится. Здесь же лежит авто натяжитель цеми до кучи) Теперь в ГРМ лазить без надобности.
Снимаем воздушный фильтр, тяги привода газа, короче все лишнее. Затем снимаем клапанную крышку (лучше все это производить на холодном двигателе, а иначе будет горячё)
Сводим метки звездочки и постели р-вала вместе, откручиваем болт звездочки не забыв перед этим разогнуть стопорную шайбу и отводим звездочку в сторону( можно подвесить проволокой вместе с цепью).
Откручивае гайки постели распредвала и вынимаем все вместе.
Регулировочные болты, их место займут гидроопоры!
Стандартный распредвал с корпусом, его место займет нивский распредвал 21214, т.к. он специально споектирован для гидроопор. И обычный штатный натяжитель цепи. Убираем все это дело подальше)
Вот так выглядит головка без распредвала.

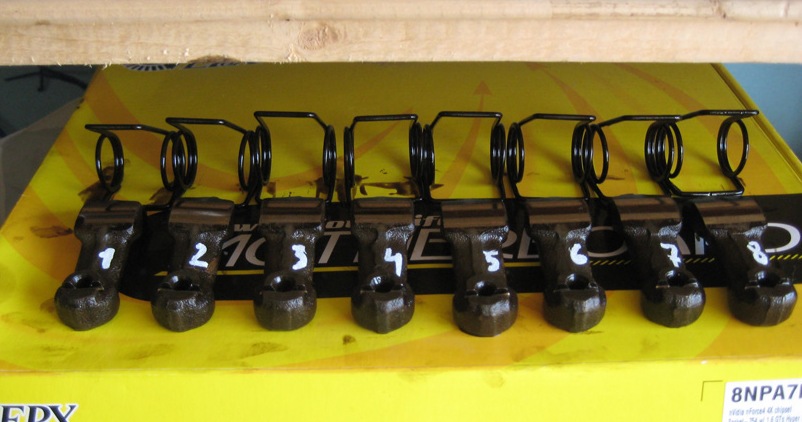

Вынимаем рокера, нумеруем по порядку, чтобы потом поставить их на свои места. Пружинки кстати уже не понадобятся, так же как и пластинки которые находятся под регулировочными болтами.
Выкручиваем регулировочные болты головкой на 21 (её кстати трудновато найти) приложив не малые усилия выкручивае втулки регулировочных болтов.
Втулки выкручены и теперь берем шприц и выкачиваем масло из колодцев втулок, вычищаем все и можно приступать к внедрению…
С гидроопор необходимо обязательно снять стопорные шайбы.
Берём масляную рампу (рекомендую продуть её сжатым воздухом, мало ли…) прикладываем к головке и вкручиваем через неё гидроопоры в места установленных ранее регулировочных болтов
Прикладывая усилия 2-2,5 кг затягиваем гидроопоры головкой на 24. Сильней тянуть не стоит, а то может получиться как у меня: при запуске 2 опоры не работали, их просто заклинило и клапана стучали. Пришлось все разбирать и отпускать их(

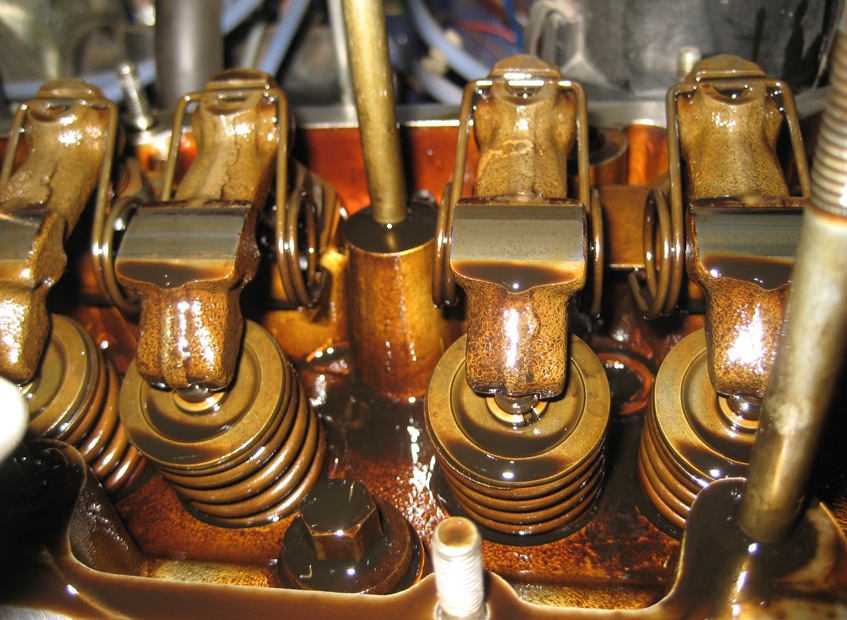

Ставим рокера на свои места

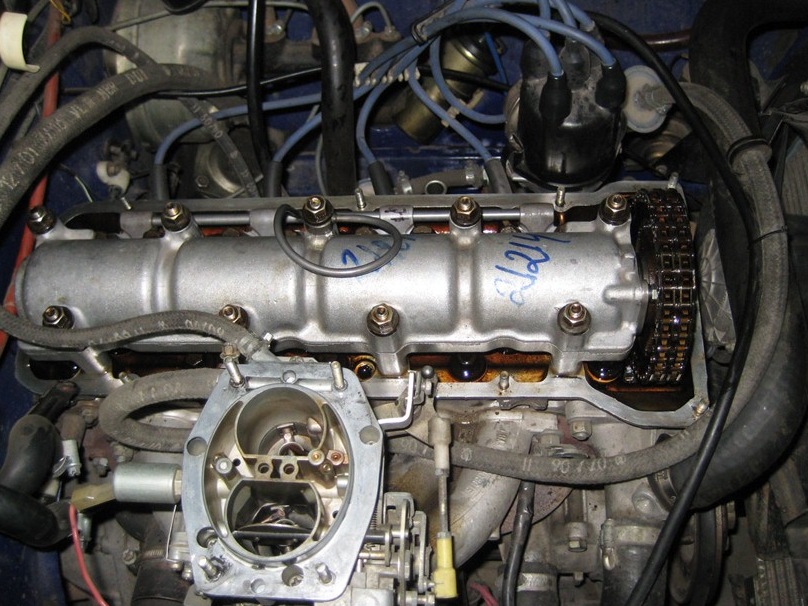

Ставим новый распредвал на место старого, затягивам гайки. Устанавливаем зведочку на распредвал так, чтобы метки совпали. Закручиваем болт и не забываем застопорить шайбой. Ставим натяжитель цепи на место. В моем случае он автоматический, главное не забыть чеку сорвать:)
Прокручиваем коленвал гдето на 2 оборота чтобы всё стало на свои места, если все нормально, посторонних звуков нет, то ставим клапанную крышку и собираем все в обратной последовательности.
Вот так теперь выглядит то место, где раньше были регулировочные болты
Все собрали и пробуем завести.
УРА! все заработало! Клапана постучали секунды 2-3 пока система заполнилась маслом, а после одно наслаждение, стуков ГРМ теперь вообще нет, только прослушивается цепь.
Проделанной работой и потраченными деньгами нисколько не жалею, т.к. результат на лицо.
Спасибо за внимание;)
Описанное выше инструкцией не считается, просто я так делал, а если есть вопросы спрашивайте, обязательно помогу чем смогу.
Источник
Гидрокомпенсаторы для ВАЗ 2107: что это и как установить?
Одна из возможностей улучшить работу мотора ВАЗ 2107 – это поставить на него гидрокомпенсаторы. Устройство не только снизить уровень шума от работы двигателя, но и избавит от потребности регулярно осуществлять регулировку клапанных зазоров. Монтировать деталь можно самостоятельно в гараже.
Что это такое
Гидрокомпенсаторы – это детали для тюнинга двигателя автомобиля. Устройство в автоматическом режиме регулирует зазор клапанов.
На старых семерках ГКК заводом никогда не устанавливались. На некоторых автомобилях тех времен стояли регуляторы механического типа. Но эффективность их работы оставляла желать лучшего.
Владельцы Ваз 2107 должны каждые десять тысяч километров пробега вручную регулировать зазор клапанов. Для этого приходится демонтировать крышку и с помощью щупа выставлять зазоры.
Встроенные механические элементы подвержены износу. Неправильно отрегулированный зазор приводит к повышению шумности мотора. В результате динамика автомобиля падает, а расход топлива растет. Через 50 тысяч пробега приходится осуществлять ставить новые клапаны.
Гидрокомпенсаторы на ВАЗ 2107 лишены этих недостатков. Деталь служит долго: исправно работает до 150 тысяч километров пробега. Зазор выставляется в автоматическом режиме и постоянно поддерживается на нужном уровне.
Двигатель положительно откликается на такую заботу, что выражается в повышении ресурса мотора, его мощности и в понижении расхода бензина.
Принцип работы гидрокомпенсатора
Шарикообразный клапан подает моторное масло в полость гидроэлемента. Под воздействием смазки поршень устройства выдвигается, что приводит к увеличению высоты ГКК. Это приводит к уменьшению клапанного зазора в газораспределительном механизма до минимального уровня.
Масло перестает поступать, достигнув максимального уровня сжатия. Когда появляется выработка, клапан снова запускает необходимое количество масла. Благодаря этому в ГКК постоянно поддерживается давление, уменьшающее зазор клапана.
Если вы решили установить компенсатор, будьте готовы к тому, что придется использовать только качественное масло.
Основные неисправности
Гидрокомпенсаторы, как и любая деталь автомобиля, имеют свойство изнашиваться и ломаться. Они постоянно находятся под нагрузкой. Но работают долго: от 120 до 150 тыс. пробега. Иногда выходят из строя раньше времени.
О неисправности свидетельствуют два обстоятельства:
Стук в двигателе
Главный признак износа запчасти – это появление цокота. Так как посторонние стуки могут возникать на ВАЗ 2107 по разным причинам, нужно проверить, что является его источником. Для этого придется открыть крышку капота и завести двигатель.
Характерный цокот раздается из-под крышки клапанов и не исчезает, пока работает мотор. При этом у звука могут быть интересные особенности.
Снижение мощности силового агрегата
Если гидрокомпенсатор работает неисправно, это неизбежно приводит к снижению мощности мотора. Вы почувствуете, что динамические характеристики ВАЗ 2107 понизились. И это неудивительно!
Диагностика ГКК
Прислушиваться к стукам и следить за динамикой мотора ВАЗ 2107 – привычка, конечно, полезная. Но засучивать рукава и загонять машину в гараж все же придется. Ведь для точной диагностики необходимо достать устройство и лично его осмотреть.
Вы также можете проверить работоспособность гидроопор с помощью отвертки. Если нажать на неисправный механизм, он даст люфт.
Как установить гидрокоменсатор на ВАЗ 2107
Перед началом работ приготовьте следующие инструменты:
Выполните следующие шаги по порядку:
Как видите, работа легко осуществляется своими руками в гараже. У опытного мастера на все уйдет не более двух часов.
