Как установить камеру заднего вида на приору 2 люкс своими руками видео

Лада Приора Седан › Бортжурнал › ♛ Камера заднего вида Приора 2 SE седан ♛

Ну так вот…буквально вчера 21.09.2016 появилась идея поставить камеру заднего вида.Прошерстил весь интернет, никто ничего толкового не описывает, показывают только готовые варианты, Я постарался сделать фотоотчет более-менее понятный каждому.

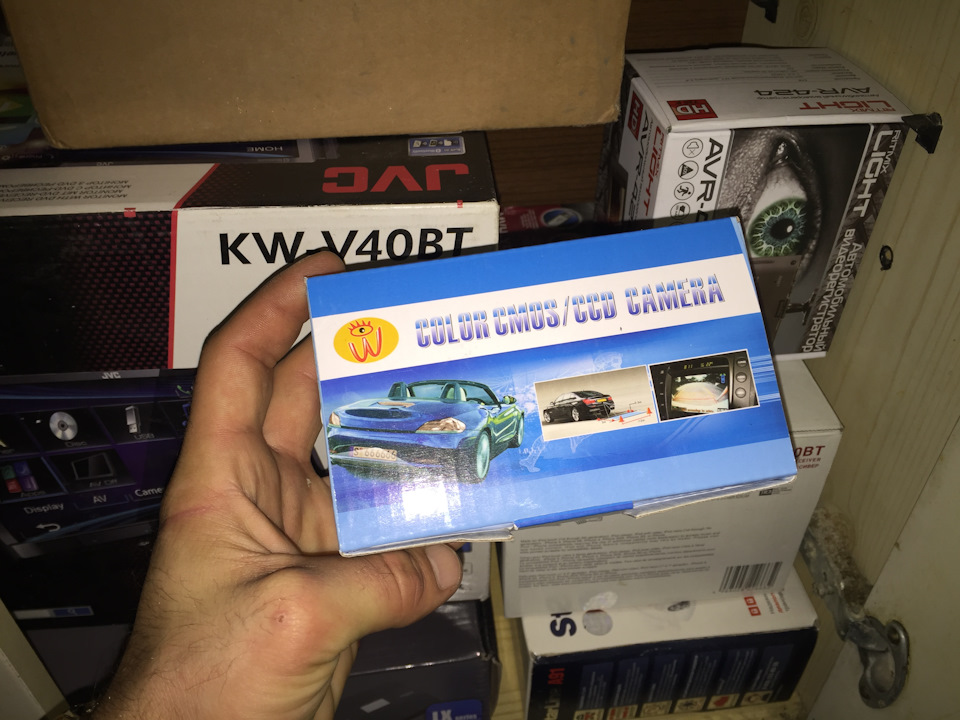

Стоимость камеры 1500 рублей.В комплекте инструкция по подключению, сама камера, гайка и шайбы, кабель (кстати не переживайте по поводу длинны кабеля-её хватает и даже остается еще сантиметров 30-40).Делал все дома, потратил 2.5 часа.Никаких изощрений не было, потребовались стандартные инструменты, которые есть в каждом доме.Все легко и просто-главное желание)

По поводу места установки.Понятное дело, что ставят камеру на саблю, но ставят слева, по середине, либо справа.Слева и справа-одобряю, но если захотите ставить по середине, то знайте, что нужно будет ставить планку, чтобы выровнять посадочное место с горизонтом, ибо камера изготовлена с таким расчетом, что ставиться она будет на место, горизонтальное земле, если же пренебречь этим фактом, то располоска на изображении камера исказиться (красные, зеленые, желтые полосочки, которые показывают уровень близости по приближению к препятствию, чтоб вы понимали).Ну так вот, Я поставил справа.Кстати, все промазал бесцветным герметиком-это не помешает.На фото видно.Кабель тянул по правому порогу, затем под задним сиденьем, затем по стакану задней правой стойки.

Внимание!Т.к. Я уже тысячу раз говорил, что стараюсь не делать всяких лишних дырочек и отверстий в машине, дабы не портить заводское состояние, сразу скажу Вам, что возникнет проблема при установке сабли на багажник.От камеры отходит кабель (понятное дело), так вот этот кабель нужно как то завести в багажник.Я помучался немного.Объясняю: у плафона освещения багажника есть уплонитель резиновый, в нем надо будет сделать прорезь для кабеля, иначе вы не поставите плафон на место-на фото показано.

По поводу подключения.Подключаем к заднему фонарю, на фишке фонаря есть провода.Распиновку так и не нашел в интернете.Питание берем от лампы заднего хода, чтобы при включении задней передачи включалась камера, а не работала постоянно.Ну так вот, по цветам — Зеленый провод это ( + ), черный провод это МАССА.
Провод которые отходит от тюльпана подсоединяем к проводу с названием PARKING REMOTE ну либо что нибудь в этом роде.

Читайте также:  Как правильно установить антресольную петлю

Провода в багажнике сделал в обмотке, затем обесшумил эти же провода, чтобы не было лишних звуков в багажнике.
Порадовало качество изображения, действительно хорошее, и разрешение камеры тоже радует-высокое.

Источник

Установка камеры заднего вида на Lada Granta, Priora и Kalina

Трудно представить современный автомобиль без камеры заднего вида. Если на вашем автомобиле этой опции нет с завода, то установить камеру вы можете своими руками. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Установка

Потребуется:

Чаще всего камеру заднего вида размещают над номерным знаком (на накладке, которая называется «сабля»). Такое расположение наиболее удачное с точки зрения обзора, камера не бросается в глаза и нет необходимости снимать бампер. Сначала снимаем обшивку крышки багажника, а затем саблю, которая держится на 6 винтах M8.

Определяем наиболее удачное место для камеры и просверливаем там отверстие. Закрепляем аксессуар с обратной стороны гайкой.

Провода от камеры прокладываем в багажник через штатные гофры.

Протянуть проводку в переднюю часть автомобиля удобней под резиновым уплотнителем обивки потолка. Затем под торпедо протаскиваем ее до тыльной части магнитолы. Чтобы снять ММС потребуется сначала демонтировать облицовку панели.

Подключение

Общая схема подключения камеры заднего вида:

В багажнике подключаем камеру к проводке заднего фонаря:

К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:

Стоит отметить, если ММС была установлена на автомобиль в комплектации «норма» или «стандарт», тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Читайте также:  Как установить фаркоп на ауди а6 с5 авант

Процесс также показан на видео:

Настройка штатной ММС

Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте ) и скопировать ее на съемный носитель (USB Flash).

Кстати, весь процесс также показан на видео:

Проверяем работу камеры заднего вида, включая заднюю передачу.

Напомним, некоторые автолюбители вместо камеры предпочитают использовать парктроник.

Источник

Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек

Многие автолюбители кроме парктроника устанавливают парковочные видеоустройства. Они позволяют парковаться или двигаться задним ходом без помощи зеркал. Изображение пространства за автомобилем отображается на мониторе либо ЖК-экране штатной мультимедийной системы (ММС). Чаще всего камеру заднего вида на Приору устанавливают самостоятельно. Для этого необходимо приобрести либо парковочный комплект, либо отдельную видеокамеру и, при необходимости, монитор.

Что идет в штатной комплектации

В связи с тем что для Лады Приора штатного видеоустройства нет, то водитель выбирает подходящее изделие исходя из стоимости и типа крепления. Чаще всего используют камеры с широкоугольным объективом и крепящей планкой для наружной установки. Последнее условие обязательное, т. к. такие изделия выполнены в водозащищенном корпусе.

Простая комплектация включает:

Если в машине нет установленной ММС, то дополнительно приобретают монитор.

Какую камеру выбрать

Большое значение имеет внешний вид автомобиля после установки парковочного устройства. На него оказывает влияние конструкция камеры. По виду исполнения они делятся на:

В большинстве случаев используют универсальные модели. Их проще устанавливать на Приору хэтчбек.

На качество работы видеоустройства влияют:

Устройство обязано безотказно работать в любых погодных условиях. Попадание осадков не должно сказываться на качестве изображения. На седанах камеры устанавливают над номерным знаком. Такое расположение защищает от попадания грязи на объектив. Применение изделий с черно-белым изображением дает более четкую картинку при слабом освещении и стоит дешевле, чем с цветным.

Читайте также:  Euro truck simulator 2 как установить выхлопные трубы

Как поставить и подключить

Установка камеры на автомобиль проводится в несколько этапов. В первую очередь определяется место установки. Оно должно обеспечивать максимальный обзор без искажений. Видеоустройство лучше располагать посередине выбранной поверхности. Смещение в одну или другую сторону отражается на симметрии изображения.

Чаще всего для монтажа выбирают место под хромированной накладкой над номерным знаком. Провода в багажник пропускают через отверстие для фонаря подсветки номера или сверлят отдельное. Подключение камеры на Приоре (+12 В) проводят от фишки фонаря заднего хода.

Если владелец решил поставить устройство на бампер, то в нем обустраивается место для установки, а жгут протягивается через заглушенное технологическое отверстие в кармане багажника.

Провода к монитору прокладывают под обшивкой крыши либо по дну салона. Благодаря тому что у Приоры 2 Люкс имеется штатная ММС, то подключение проводят через контакты 16 и 19 синей фишки головного устройства. Видеовыход камеры подсоединяется к штатному гнезду автомагнитолы.

Для активации установленного видеоустройства необходимо загрузить программу CAM ON OFF.

Неисправности и ремонт

В большинстве случаев дефекты камеры связаны с попаданием влаги внутрь корпуса. Неисправность выражается в потере четкости изображения или его отсутствии. В некоторых случаях устройство не включается. С этим часто сталкиваются водители, которые устанавливали изделия в бампер.

Для ремонта видеоустройство необходимо демонтировать и проверить на наличие влаги. Если на объективе есть запотевание, изделие нужно разобрать, удалить воду и просушить. Перед установкой корпус камеры необходимо обработать герметиком. Некоторые специалисты считают, что при таком дефекте элемент нужно заменить.

Если видеоустройство находится на гарантии, ремонт проводят в специализированной мастерской. В противном случае пропадут гарантийные обязательства.
